口罩核心層熔噴布是采用高熔指PP聚丙烯高溫熔化噴制成形，具有非常高的的流動速率，采用MFR質(zhì)量法根本無法測試完成，按GB/T3682方法B標準規(guī)范，需要在活塞桿負荷托盤下端安排一個位移傳感器，用于監(jiān)測230℃狀態(tài)下擠出材料的體積，由在一定時間內(nèi)活塞的位移距離計算得到，單位為cm3/10 min，本方法即為MVR體積法，然后通過230℃溫度下的熔體密度，自動顯示出MFR熔指值，單位為g/10 min；為阻止熔體在倒計時流出口模，本方法需要在口模底部安裝一個密封性能良好的口模檔板。

GB/T3682方法B體積法顯著的優(yōu)勢是消除機械切割由于流速快無法有效切割的影響，可同步記錄活塞位移的距離和測試時間的特性，同時可達到高精確度，即使是針對極短測量時間的材料，比如：高流速，時間在0.600S左右的PP聚丙烯熔噴布原材料。

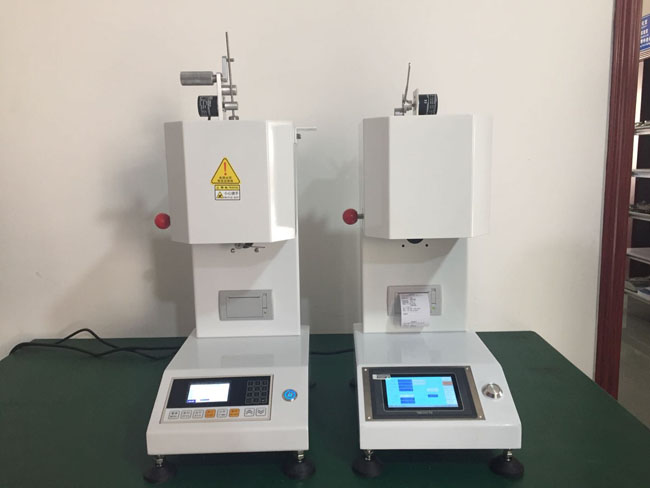

型號介紹：
1、熔噴料熔融指數(shù)儀HT-3682VM-BA：4.3寸彩屏按鍵款，
2、熔噴料熔融指數(shù)儀HT-3682VM-5PT：上下結構5寸觸摸屏款，質(zhì)量法與體積法結果同時顯示；或者左右結構5寸觸摸屏款
3、熔噴料熔融指數(shù)儀HT-3682VM-7PT：左右結構，雙溫監(jiān)測7寸觸摸屏款；質(zhì)量法與體積法結果同時顯示

PP熔噴料熔指檢測方法
(1)將HT-3682VM熔噴布熔融指數(shù)測試儀電源打開，調(diào)整好水平，設定溫度230℃，將口模檔板關閉，再將口模放入裝料筒中，點擊溫控按鈕讓儀器開始加熱恒溫230℃
(2)待恒溫至230℃后，準備好13~15ml的聚丙烯PP原料，將原料倒入裝料筒中并用料桿壓實，接著將325g負荷活塞桿插入裝料筒中，此時應將位移桿放在砝碼托盤下放，但不能接觸活塞盤，再將1835g負荷套壓在活塞桿上，點擊計時，儀器開始倒數(shù)300秒。
(3)儀器倒數(shù)300秒結束后，會有警報聲，然后點擊運行，再將口模檔板推開，原料會在2160g負荷壓力下擠出，當活塞桿碰到編碼器后，儀器會自動開始計時，當原料被全部擠出后，計時會自動結束，屏幕上會顯示出熔噴布聚丙烯PP原料MFR值，單位為g/10min，到此，測試完成。
(4) 選取屏幕上的打印結果，自動將測試結果打印出來。

注意：按GB/T3682-2018標準規(guī)范，以上測試中的MFR值是MVR值與通過230℃溫度下的密度所得。

以上是高熔指熔噴料的熔融指數(shù)測試方法，口罩原料測試合格生產(chǎn)熔噴無紡布也是要進行測試，具體詳情請看這：

熔噴無紡布拉力試驗機 http://www.ynotdubai.com/product-101-1.html
